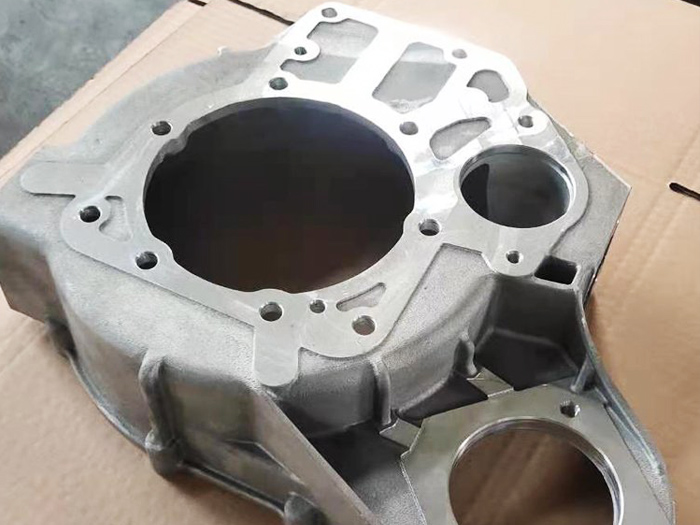

重力鑄造鋁件變形多源于凝固收縮不均、模具溫差、冷卻失衡，需從模具、澆鑄工藝、后處理多環節管控尺寸形變。模具制作階段優化型腔結構，合理設置拔模斜度，針對厚薄懸殊部位增設工藝補肋，平衡鋁液凝固收縮量；模具提前時效調質處理，減少生產受熱后模具自身變形，型腔精加工嚴控公差，確保毛坯基礎尺寸穩定。模具預熱是關鍵工序，依據鑄件大小將模溫穩定在180℃～280℃，避免低溫模具驟冷鋁液造成局部急縮翹曲，厚薄區域分區控溫，厚壁處預埋冷卻鑲塊，薄壁位置增設保溫層，縮小鑄件各部位冷卻溫差。
  澆注環節把控鋁液溫度與澆鑄速度，鋁合金熔煉溫控在合理區間，避免超溫加劇凝固收縮量；采用低速平穩澆入，減少紊流帶來的內應力集中，合理布置澆口、冒口位置，利用冒口補縮抵消鑄件收縮形變，規避局部缺料與收縮變形。鑄件凝固后把控開模時間，過早拆模鑄件未全部定型易在外力下扭曲，拆模過晚受模具收縮卡緊拉扯變形，依據產品壁厚確定脫模時序。
  脫模后的毛坯妥善碼放，單層平放、定點支撐，杜絕懸空堆放自重彎折變形；大件鑄件增設專用工裝托架存放。熱處理工序循序漸進升降溫，采用階梯升溫工藝，避免急速升溫降溫產生熱應力變形。精加工前預留自然時效周期，釋放鑄件內部鑄造應力，再上機車銑鉆孔，從源頭杜絕加工后二次形變。多道工藝配合，可有效將重力鑄造鋁件形變控制在公差范圍內，降低廢品率。
